특징

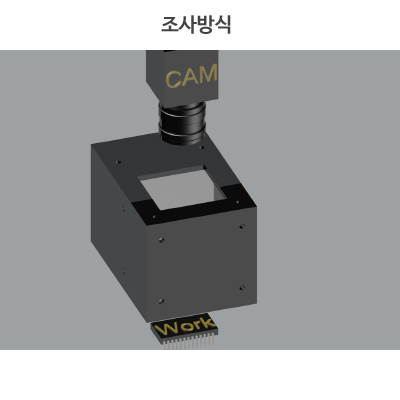

면 발광한 확산광을 반 투명경으로 반사시켜
카메라의 광축과 동일축으로 조사하는 동축조명.
용도
반사가 많은 금속제품에 사용합니다. 프레스부품의 품번, 각인 등을 패턴 형상으로 인식하여 각인 실수 등을 검출합니다.
(Ex. 금속표면, 액정, 유리등의 표면검사)
제품목록
MODEL |
COLOR |
VOLTAGE(V) |
CURRENT(A) |
WATTAGE(W) |
가로(mm) |
세로(mm) |
높이(mm) |
비고 |
Download |
---|
JIC-DX-3 |
W,R,B,G |
12/24V |
0.1 |
1.2 |
48 |
33 |
30 |
|
|
|
JIC-DX-4 |
W,R,B,G |
12/24V |
0.4 |
4.8 |
72 |
52 |
52 |
|
|
|
JIC-DX-5 |
W,R,B,G |
12/24V |
0.4 |
4.8 |
97 |
60 |
59 |
|
|
|
JIC-DX-7 |
W,R,B,G |
12/24V |
0.5 |
6 |
120 |
82 |
79 |
|
|
|
JIC-DX-8 |
W,R,B,G |
12/24V |
0.5 |
6 |
132 |
102 |
102 |
|
|
|
JIC-DX-9 |
W,R,B,G |
12/24V |
1.4 |
16.8 |
162 |
132 |
132 |
|
|
|
JIC-160-60 |
W,R,B,G |
12/24V |
1.4 |
16.8 |
162 |
96 |
73 |
|
|
|
JIC-170-103 |
W,R,B,G |
12/24V |
1.3 |
15.6 |
182 |
144 |
116 |
|
|
|
JIC-200-70 |
W,R,B,G |
12/24V |
1.5 |
18 |
200 |
82 |
105 |
|
|
|
JIC-220-103 |
W,R,B,G |
12/24V |
1.9 |
22.8 |
232 |
144 |
112 |
|
|
|
JIC-260-103 |
W,R,B,G |
12/24V |
2.1 |
25.2 |
272 |
144 |
112 |
|
|
|
JIC-260-150 |
W,R,B,G |
12/24V |
1.9 |
45.6 |
260 |
200 |
150 |
24V 사양 |
|
|
JIC-180-70 |
W,R,B,G |
12/24V |
1.5 |
18 |
180 |
106 |
83 |
|
|
|
JIC-360-60 |
W,R,B,G |
12/24V |
1.8 |
22 |
378 |
69 |
73 |
|
|
|
JIC-360-103 |
W,R,B,G |
12/24V |
3 |
36 |
372 |
144 |
112 |
|
|
|
JIC-400-60 |
W,R,B,G |
12/24V |
2 |
24 |
414 |
96 |
73 |
|
|
|
JIC-DX-3-M |
W,R,B,G |
12/24V |
0.1 |
1.2 |
48 |
33 |
30 |
|
|
|
JIC-DX-4-M |
W,R,B,G |
12/24V |
0.4 |
4.8 |
72 |
52 |
52 |
|
|
|
JIC-DX-5-M |
W,R,B,G |
12/24V |
0.4 |
4.8 |
97 |
60 |
59 |
|
|
|
JIC-DX-5W |
W,R,B,G |
12/24V |
0.5 |
6 |
113 |
97 |
59 |
|
|
|
*별도 표기가 없을 경우 12V/화이트 조명의 규격입니다. 기타 형태의 데이터는 문의 부탁 드립니다.
